火災自動報警系統布線要求和安裝接線注意事項
來源：消防維保 時間：2017-12-28 10:20:33
一、產品布線要求
管線鋪設：所有布線應穿金屬管或經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與不同用途、不同電壓等級的線同槽或同管敷設。
工程用二總線：宜選用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2），穿金屬管或阻燃管敷設。
DC24V電源總線：宜選用截面積不小于1.5mm2阻燃雙色雙絞軟銅線（ZR-BV2×1.5mm2）或選用截面積不小于1.5mm2的阻燃銅芯電纜（ZR-KVV2×1.5mm2）。
線間電阻（一般在40千歐—120千歐之間）線對地電阻（必須大于20兆歐）。
保護接地：單獨接地不得大于4歐姆，聯合接地不得大于1歐姆；接地方法：應采用截面積大于25mm2的銅芯絕緣導線或電纜從接地體引至消防控制室的接地板，再用截面積大于4mm2的銅芯軟線從接地板引至報警主機的接地端子。

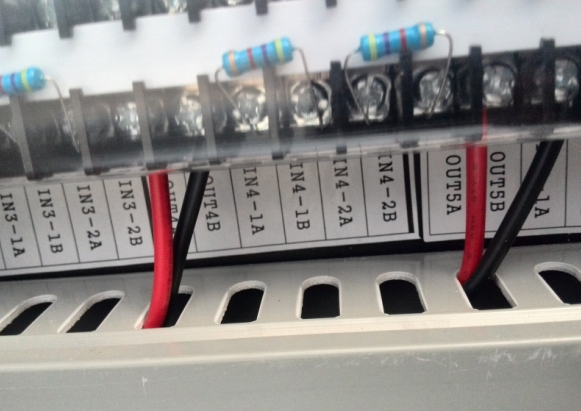

二、產品安裝及接線注意事項
安裝點型光電感煙探測器與點型感溫火災探測器時，探測器和底座必須牢固安裝。安裝期間探測器的保護罩不要取下，以免灰塵影響。
輸入輸出模塊采用磁保持繼電器，具有兩組常開常閉觸點，磁保持繼電器的常閉或常開狀態完全是依賴永久磁鋼的作用，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的，可能會有運輸途中客觀原因偶發模塊常開點變?yōu)槌ｉ]點，此時可將模塊上電即可恢復正常。
輸入輸出模塊不可直接控制交流220V或以上的高壓設備，需配接切換接口完成強電控制功能。
輸出模塊的音源線（AC120V）嚴禁與二總線（DC28V）混接，會造成設備燒損。
受控設備（輸入及輸入輸出模塊）的反饋端子嚴禁直接接地，如反饋線對地直接短路，會造成整個回路二總線對地短路。
切換接口與輸入輸出配合使用，也可以當做一個繼電器使用，可控制AC220V小于8A的受控設備。
消火栓按鈕有四線制與六線制兩種穿線方式，用于四線制時，兩根總線，兩根啟泵線，不需反饋線，它是通過兩總線把反饋燈點亮，每個回路-多帶50個消火栓按鈕。用于六線制時，兩根總線、兩根啟泵線和兩根反饋線，需注意反饋是有源的，是由消防泵啟動后控制柜給出的DC24V，在安裝調試時必須測量其反饋電壓，否則串入交流電，會把主機及消火栓按鈕燒掉。
多線制手動控制盤B需與手動接口模塊配合使用，注意端子C1+與C1-不能接反，接反后不啟動多線盤也會報出反饋，主機自帶8個直控點也需與手動接口模塊配合使用，如不用此8個直控點須把控制器上的INT1、INT2兩個短路環拆掉。
功率放大器接線時需注意功放對地阻值必須大于20M歐姆，功放在開機前要把音量調到-小，不然會造成功放損壞。
24V直流消防電源線的線徑計算，應考慮-大電流的線路壓降，確保設備負載端的電壓在21V以上。
電源接線前也要測線，要求線間阻值大于40K歐姆，對地阻值大于20M歐姆，當突然有很多模塊或聲光報出故障時首先要想到消防電源是否短路，關閉電源查看線路。（只要線間短路電源會自動保護停止輸出電壓，但時間一長就會把電源燒掉），測量線間阻值嚴禁在安裝設備后用搖表測量。
電池一般在電源電量充足并靜態工作時，電池可保證工作8小時，但在備電欠壓或主電長時間斷電時關掉備電。在停電時-好要把主備電全部關掉。
在主機開機之前，需檢查市電輸入電壓，對于低于AC180V和高于AC240V的電源及電壓波動較大電源、臨時電源嚴禁接入。
