首安JTW-LCD-SL-D8000A火災探測器接線方式
來源：消防維保 時間：2018-11-15 15:37:04
JTW-LCD-SL-D8000A火災探測器接線方式

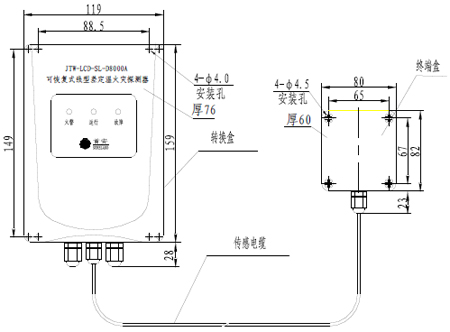

(1)JTW-LCD-SL-D8000A火災探測器外形尺寸及安裝示意圖
JTW-LCD-SL-D8000A火災探測器外形尺寸及安裝示意圖
(2)接線端子說明
a.轉換盒接線端子說明
| DC24V+ | DC24V+ | DC24V- | DC24V- | RS-485 | RS-485 | 火警輸出 | 火警輸出 | 故障輸出 | 故障輸出 | 定溫輸入 | 定溫輸入 | 參考輸入 | 參考輸入 | 溫差輸入 | 溫差輸入 |
|
24V |
24V |
GND | GND | A | B | HJ | HJ | GZ | GZ | D- | D+ | B- | B+ | C- | C+ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
端子1-4：DC24V電源端子，端子1、2為供電電源DC24V的正極，端子3、4為供電電源DC24V的負極；
端子5-6：備用；
端子7-8：火災報警繼電器(報警時吸合)輸出；
端子9-10：故障報警繼電器(故障時斷開)輸出；
端子11-16：傳感電纜接入端子，其中端子11(D-)、12(D+0分別與定溫傳感電纜連接；端子13(B-)、14(B+)分別與傳感電纜兩根褐色導線連接;端子15(D-)、16(D+)分別與差溫傳感電纜連接，其中芯線接D+端子，外層導體接D-端子。傳感電纜與轉換盒或終端盒連接時，必須清除傳感電纜引線表面的漆包層及氧化層等，以保證電路連接良好。
b.終端盒接線端子說明
| 1 | 2 | 3 | 4 | 5 | 6 |
| D- | D+ | B- | B+ | C- | C+ |
終端盒接線端子B+、B-、C+、C-、D-、D+分別通過傳感電纜的導體與轉換盒的接線端子對應連接。連接時必須清除傳感電纜導體表面的漆包層及氧化層，以確保電路連接良好。
(3)JTW-LCD-SL-D8000A火災探測器接線方式
與火災報警控制系統配套使用時，可通過其輸入(監視)模塊，將線型感溫探測器的報警信號接入系統，其接線方式見下圖。

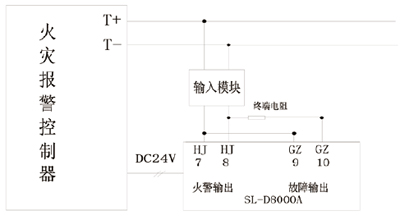

JTW-LCD-SL-D8000A火災探測器接線方式圖
